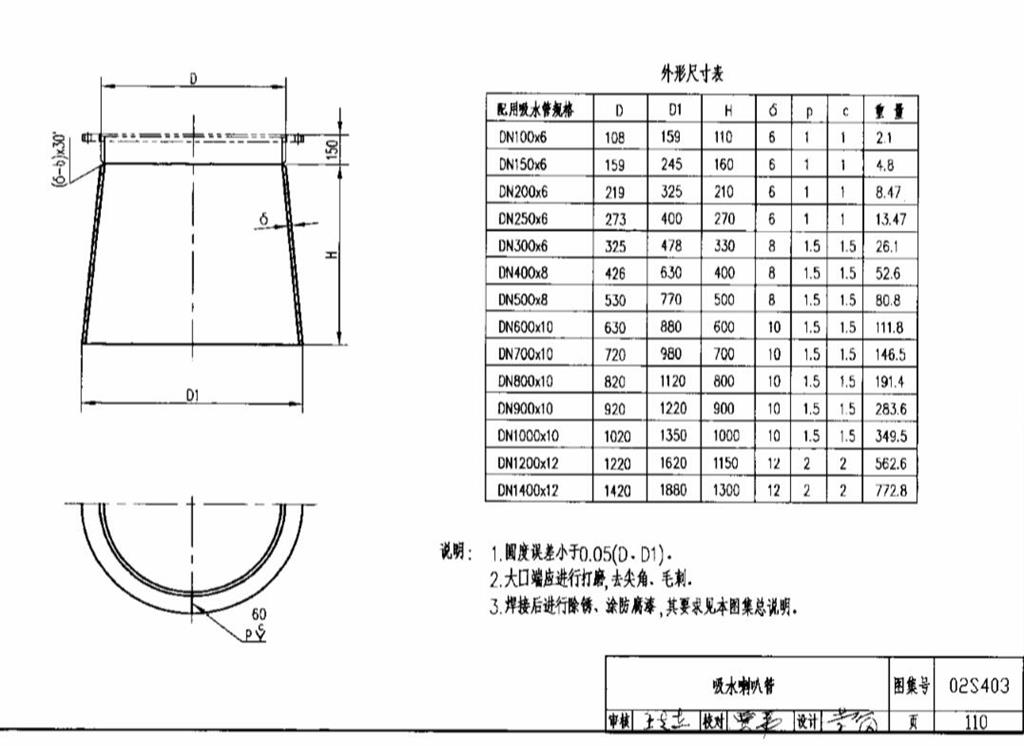

這是在建筑用的管件圖集上，02S403這樣的一個建筑圖集上有著吸水喇叭口這樣的一個產品。這是它的一個依據標準，是在這本標準的110頁，從直觀上看上去，吸水喇叭口就是一個大小頭產品的形狀。

       也就是我們所說的異徑管，也可以用這樣的一個很形象的產品來對這個產品做一個解釋。它的這個規格是用100 150 200 250等等的，一直到了1米4這個規格上，等于說是從100到1400這個規格上都有，它上面寫的是配用吸水管規格。

        其實可以這樣為其定義的：用鋼板卷制而成的直邊異徑管。大小頭產品，一頭大，一頭小，兩端連接在管路上。只是沒有偏心這樣的一說，不象我們的國標的變徑一樣的。吸水喇叭口只能同心的這樣的一個規格的。這是很形象的，這上面也有圖片，可以直觀的對這個產品做出自己的看法。不象我們平時GB/T12459-2017。

      實際上就是它的一個產品的型號名稱后面是他匹配的這個管子，我們認真的看一下，像他的這個100匹配的就是108，然后他的400匹配的就是426，600匹配的就是630為什么就是這樣的語言來解釋呢？因為我們知道像這個管材，還包括這個管件都有一個系列一還有一個系列二來說像那個。100的如果用那個系列一來表示它就是114，400，還有一個406這樣的一個尺寸標準。

      實際上這是按照吸水喇叭口來說，這是它的一個小口，用字母D來表示。與之對應的是 D1，這個也就是吸水喇叭口產品的大口。 再接下來就是它的一個高度這個高度用H來表示的。像這個吸水喇叭口，它就是這樣的一個表示方法，我們再詳細的說一下，前面舉一個很簡單的例子就是說DN100×6。后面就是用D來表示它的一個小頭的外徑108后邊用，D1來表示它的一個大頭是159。

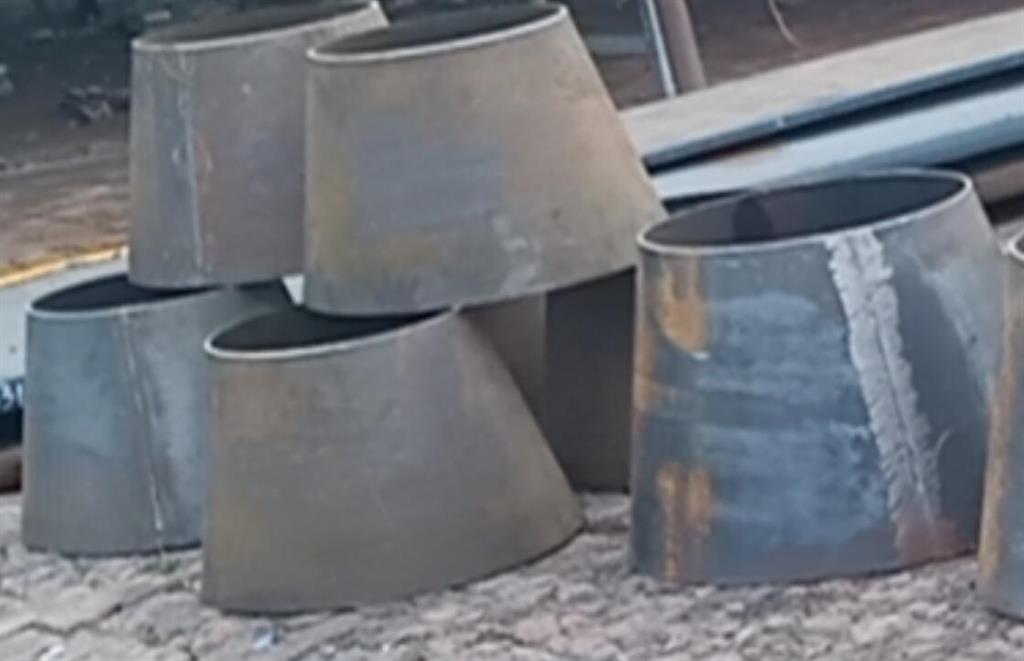

       后邊是表示它的高度。再后邊就是它的一個厚度。通常這樣的一個產品，我們就是用中板來進行生產的，而它的規定也是用終板來進行生產，不是用圓管來做。吸水喇叭口實際上沒有他說的那么像一個喇叭。因為喇叭我們都見過，一頭大一頭小，然后他是大小頭相差的很多，而這樣的一個產品大頭小頭差的都不是很多的。

      在他的這個說明里有這樣的一個說法，首先就是吸水喇叭口產品的圓度，誤差值要小于0.05。此處說的是大頭和小頭，這兩個頭都說著。產品的大頭也就是D1的那個位置。應該進行打磨，去尖角去毛刺，其實這個規定不用說了，別管是大頭，小頭我們在進行生產吸水喇叭口完成之后，都會把它的這個尖角或者毛刺的東西給打磨掉。



      第3項是規定吸水喇叭口進行焊`接以后進行除銹，涂防銹漆，這個就是很司空見慣的一種防腐的做法了。在這個建筑圖集的111頁是寫了一個吸水喇叭口的展開圖一個尺寸表。里邊等于就是把這個喇叭口給展開了，展開了等于是一個剖面圖，就是還沒有在進行吸水喇叭口生產的時候，或者是它半成品的時候的一個狀態，就像一個扇面一樣。這是在書本上能看到的一個形式，也就是生產時的中板原材料 狀態。

       這里邊規定了這個上面的展開的長度是多少？下邊的那個一還有二就是大頭和小頭的相互規定的長度是多少？這里邊都有認真詳細的解釋。它的說明就是吸水喇叭口，按中徑展開下料，第2項就是當采用作圖法下料時，弧長產生的誤差，值它用一個字母C來表示進行修正。吸水喇叭口通常它的材質就是Q235B的中板，也就是說普通的一個鋼板的材質當然也有，得用一些16錳的中板或者是其他的一些類型的中板來進行生產的。

       但是別管用什么樣的原材料生產出來的，規定生產出來的圖形，生產出來的形狀都是和這個 S02403這樣的一個建筑圖集上的吸水喇叭口的一致的，除了這個吸水喇叭口以外，在其他的建筑圖集或者管件圖集上找不到這樣的一個產品的叫法了。實際上它就是一個變徑頭。一頭大，一頭小的這樣的一個產品，改變的就是管道的口徑。不是變徑是什么？

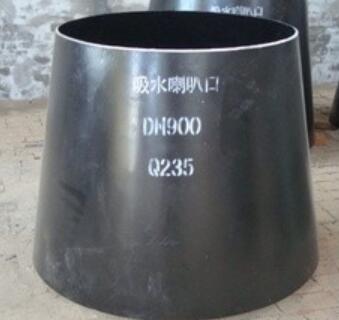

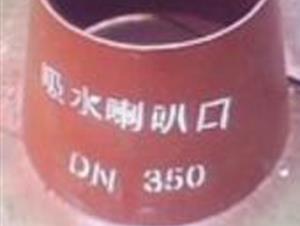

      說到產品的顏色，其實做出來就是那種鋼板的原色。大家知道，鋼板產品的有青色的顏色，也有土紅色產品。這是剛生產完成的時候的狀態。至于說再成為商品，被噴成各種的顏色，有的是黑色的，也有的是紅色的。也有的就是灰色的噴涂。再有的就是有的就是吸水喇叭口被用戶要求進行一個噴塑處理，里面的進行一個噴塑，這樣的情況有的。再說還有熱鍍鋅的狀態，產品就是要求每平方米的掛鋅層得保證有多少。

      只不過它是有斜度的直上直下的那么一種變徑。而不是像我們正常的異徑管大小頭一樣，它都是緩慢的，有一個坡度那樣的緩緩的變出來的，你如果從下面往上看，它就是一條線的。那樣的比直。只不過這樣的一個用中板卷制成功的形式的直邊異徑管，在這個建筑圖集上被叫做吸水喇叭口。http://m.ffgolf.com.cn
